Antofagasta creció abrazando el mar y arañando el desierto, una combinación que deja poco margen para fundaciones convencionales. El sello salino del suelo acelera la corrosión del acero y la napa freática está apenas a unos metros bajo la Explanada. Para torres de mediana y gran altura en el borde costero, entre el puerto y el sector de Jardines del Sur, el diseño de fundaciones en pilotes se convierte en la opción técnica más robusta. Hemos ejecutado campañas de exploración donde la resistividad del terreno apenas alcanza los 400 ohm-cm, un dato que obliga a especificar hormigones H-50 con aditivos inhibidores de cloruros desde la etapa de anteproyecto. La norma NCh2369.Of2003 exige evaluar el potencial de licuefacción en suelos granulares finos saturados, y en Antofagasta ese escenario aparece con frecuencia bajo la costra calcárea superficial. Por eso, antes de definir la longitud de los pilotes, combinamos la prospección rotativa con un ensayo CPT para perfilar la resistencia lateral en continuo hasta el rechazo competente.
En Antofagasta, ignorar la agresividad salina del suelo al diseñar pilotes equivale a programar una falla por corrosión bajo carga sísmica en menos de 20 años.
Metodología y alcance

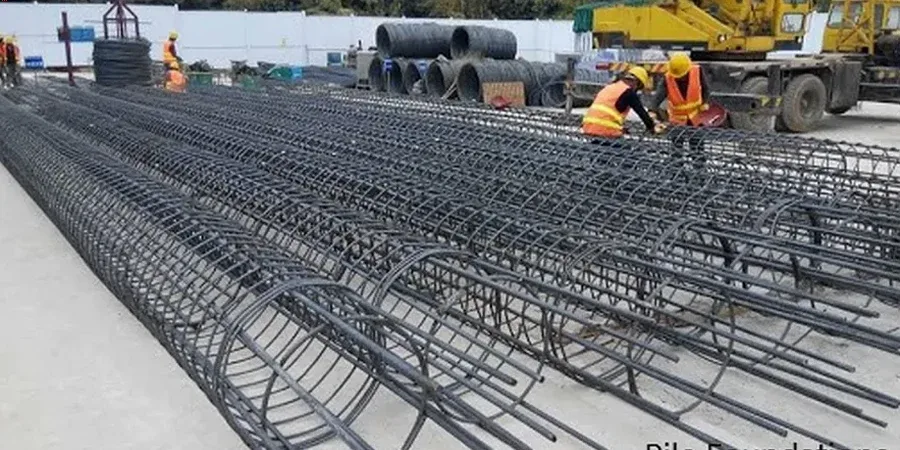

Un proyecto reciente sobre la Avenida Pedro Aguirre Cerda, cerca de la quebrada El Ancla, nos enfrentó a un perfil con intercalaciones de arena limosa salina y gravas angulosas cementadas con yeso. La solución no era trivial: pilotes preexcavados de 800 mm, vaciados in situ con lodo bentonítico para contener las paredes y camisa perdida en los primeros 6 metros para aislar la zona de corrosión activa. En Antofagasta, el diseño de fundaciones en pilotes debe resolver tres frentes al mismo tiempo: la capacidad portante en profundidad, el ataque químico del entorno y las solicitaciones cíclicas del sismo de diseño. Nuestro enfoque integra el análisis de transferencia de carga (método t-z) con modelos de interacción suelo-estructura calibrados con parámetros reales de laboratorio. Para obras de menor envergadura en el sector alto, como conjuntos habitacionales en La Chimba, el diseño de fundaciones en pilotes se optimiza con grupos de pilotes de pequeño diámetro hincados hasta el manto gravoso, reduciendo el volumen de excavación en laderas con pendiente superior al 15%.
Factores del terreno local
Los suelos del sector centro-sur de Antofagasta, entre el Estadio Regional y la Universidad Católica del Norte, son radicalmente distintos a los de la expansión norte hacia La Portada. En el centro-sur predomina un depósito de arenas calcáreas cementadas con sales que parecen roca competente al golpe del martillo, pero se disuelven con el agua de amasado del hormigón, perdiendo adherencia lateral. En la zona norte, en cambio, encontramos aluviones gruesos con matriz de limo salino que, al saturarse durante un evento sísmico, pueden desarrollar presiones de poros capaces de anular la fricción del fuste. El diseño de fundaciones en pilotes que no considera esta variabilidad geoquímica entre quebradas está condenado a subestimar la degradación a largo plazo. Exigimos ensayos de potencial redox y sulfatos solubles en cada unidad atravesada por el pilote, y cuando los valores de SO4 superan los 1500 ppm en el extracto de saturación, especificamos cemento siderúrgico o puzolánico con relación a/c controlada en obra mediante madurez térmica.
Marco normativo
NCh2369.Of2003 – Diseño sísmico de estructuras industriales (cap. 8 – Fundaciones), ACI 543R-12 – Guide to Design, Manufacture, and Installation of Concrete Piles, ASTM D3966-07 – Standard Test Method for Deep Foundations Under Lateral Load, NCh170.Of2016 – Hormigón – Requisitos generales (durabilidad en ambiente salino), ASTM D1143 – Standard Test Methods for Deep Foundations Under Static Axial Compressive Load
Consultas frecuentes
¿Cuánto cuesta el diseño de fundaciones en pilotes para un proyecto en Antofagasta?
Una campaña de diseño completa, con exploración rotativa, ensayos de laboratorio para agresividad salina y memoria de cálculo estructural, se mueve entre $839.000 y $2.697.000. La variación depende de la cantidad de pilotes, la profundidad de exploración y si se requieren pruebas de carga estática instrumentadas.
¿Por qué no se pueden usar fundaciones superficiales en el centro de Antofagasta?
En gran parte del centro y borde costero, bajo los primeros 3 a 5 metros de costra calcárea aparecen arenas limosas sueltas saturadas con agua salobre. Estas capas son susceptibles a asentamientos diferenciales y licuefacción durante un sismo severo, lo que hace obligatorio transmitir la carga a estratos competentes mediante pilotes profundos.
¿Qué cuidados especiales exige el hormigón de los pilotes en ambiente marino?
La NCh170 exige relación agua/cemento máxima de 0,40, contenido de aire incorporado del 5 al 8%, y recubrimiento mínimo de armadura de 75 mm. Además, especificamos cemento puzolánico o siderúrgico y prohibimos el uso de acelerantes con cloruros. El curado debe mantenerse húmedo por al menos 7 días continuos.
¿Realizan pruebas de carga lateral en pilotes para naves industriales?
Sí. Para galpones y estructuras de almacenamiento en el sector de La Negra, donde el viento y el sismo gobiernan el diseño, ejecutamos pruebas de carga lateral conforme a ASTM D3966. Instrumentamos el pilote con inclinómetros para medir la deflexión real y calibrar el módulo de reacción horizontal del suelo salino.
